I.Productoverzicht

De onlangs door BitVisus gelanceerde 4K60 UHD-videoprocessor kan meerdere dynamische beelden op meerdere schermen weergeven en tegelijkertijd maximaal 4-kanaals signaalingangsschakeling, uitbreiding van de 9-kanaals uitgangspoort en splicing-functies realiseren, evenals een verscheidenheid aan besturingsmethoden voor flexibele toepassing.



II. Producteigenschappen

Ø BIT-VP-IC409Pro is een onlangs gelanceerde ultra-high-definition splicing processor van Bit Video, die meerdere dynamische beelden op meerdere schermen kan weergeven en tegelijkertijd 4-kanaals signaalingangsschakeling, 9-kanaals uitgangspoortuitbreiding en splicingfunctie kan realiseren

Ø Het moederbord maakt gebruik van FPGA+ multi-threaded parallel processing hardware processing architectuur, antistatisch ontwerp, geen besturingssysteem, onderhoudsvrij, intern zelfgebouwd core computing mechanisme, uitstekende beeldverwerkingsprestaties om systeemcrashes, hardwareconflicten, virussen en andere problemen te voorkomen

Ø Ondersteunt multi-window-besturing, waarmee eenvoudig verschillende functies kunnen worden gerealiseerd, zoals de Picture-Outside-Picture (POP)-tegelmodus, de Picture-In-Picture (PIP)-overlaymodus, willekeurige beeldoverlay, roaming, cross-screen, zoom, enz.

Ø Ondersteunt signaal-bijsnijdingsfunctie, die zwarte randen kan verwijderen en het invoersignaal kan bijsnijden, waardoor de besturingsmethoden van de afbeelding diverser worden. Het kan het probleem van de zwarte rand, veroorzaakt door het front-end-signaal, perfect oplossen of het signaal gedeeltelijk versterken.

Ø Ondersteunt 16 splicing-modi, zoals horizontaal scherm 1x1...1x9; verticaal scherm 9x1...1x1; veldtype: 2x2, 2x3, 3x3, 2x4, 4x2...enz.

Ø Ondersteunt 4 kanalen met 4K*2K@60-invoer, elke invoerpoort brandt verschillende resoluties en ondersteunt EDID-beheer, lezen, wijzigen en aanpassen van EDID (Extended Display Identification Data, Extended Display Identification Data), wat de compatibiliteit van het weergaveapparaat verbetert, waardoor het uitgangssignaal van het apparaat kan worden aangepast aan verschillende toepassingen.

Ø Ondersteunt invoer- en uitvoerrotatie: de invoer kan 90°, 180°, 270° worden gedraaid en de eerste uitvoerregel kan 180° worden gedraaid

Ø Ondersteunt naadloze realtime-schakeling van signalen, wat zorgt voor echte "0" seconde-schakeling van ingangssignalen. Er is geen probleem met een zwart veld of vertraging tijdens het signaalschakelproces. Posities kunnen handmatig worden ingevoerd om een ​​nauwkeurige positionering te bereiken.

Ø Ondersteunt beeldeffectkleur, verzadiging en andere parameteraanpassingsfuncties om het probleem van kleurherstel van front-endsignalen op te lossen

Ø Ondersteunt IR-afstandsbediening, RS232, TCP/IP-besturingsmethoden, met sneltoetsen op het toetsenbord voor eenvoudige configuratie en snelle bedieningØMet schermbevriezingsfunctie en schermspiegelingsfunctie, gammamodus en paneelgammamodus

Ø Audioscheiding kan worden geselecteerd, audio-uitgang ondersteunt HDMI OUT 1 of ALL ON of ALL OFF

Ø Ondersteunt functies zoals hot swapping, power-off geheugen, host computer readback, plan opslaan (1), etc.

Ø Laag stroomverbruik en milieuvriendelijk ontwerp, interne warmtegeleiding, geen noodzaak voor externe warmteafvoermaatregelen, flexibele installatiemethode (optioneel op het bureau/aan de muur)

Ø Ondersteunt full-channel 24bit, RGB444 hoge kleurbemonsteringsdiepte en hoge videobeeldkwaliteit.

Ø Ondersteun computers, Android-boxen, gameconsoles en andere apparaten als invoerbronnen



















Typische toepassing

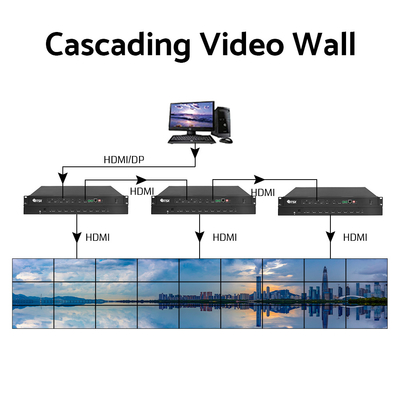

Wordt voornamelijk gebruikt bij ultra-high-definition videobewaking, ultra-grote schermwanden, grote reclameschermen in winkels, grote tentoonstellingsschermen en andere industriële toepassingen.

Volledig scherm weergave Elke splitsing

Elke splitsing Kopieer links en rechts

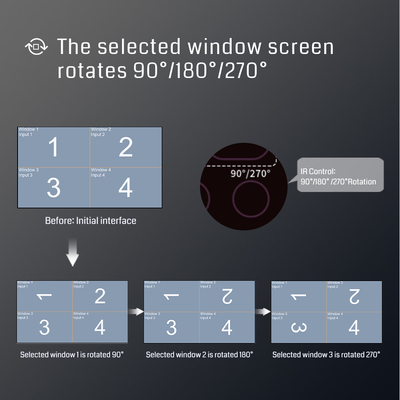

Elk superpositievenster draait 180°

Venster draait 270°, venster draait 90°

III. Productspecificatie

Diagram	BIT-VP-U1-IC409Pro
Input-interfacetype	HDMI 2.0x4,DP 1.2x2
HDCP	2.2
Maximale videopixelfrequentie van de invoerinterface	600 MHz
Maximale resolutie	4096x2160 bij 60 Hz
Invoerkleurdiepte	24bit
Ckleur formaat	RGB444, YUV444, YUV422, YUV420
Uitvoerinterface type	HDMI 1.3x9 (≤15m), HDMI 2.0x1 (LOOP, niet standaard beschikbaar, optioneel)
Maximale videopixelfrequentie van de uitvoerinterface	165 MHz
Uitvoerresolutie	1920x1080 bij 60 Hz/1920x1200 bij 60 Hz
Vervolgrol-methode	infrarood afstandsbediening, seriële poort RS232, PC hostcomputer
Stroomvoorziening	DC 12V/5A
Stroomverbruik	30W
Opslagge/werktemperatuur	-10～50ºC/0～80ºC
Materiaal van de schelp	Alle ijzer, alle aluminium opties
Productgrootte	LxBxH: 437mmx177mmx45mm
Pakketgrootte	LxBxH: 540mmx290mmx110mm
Netto gewicht	2,2 kg (ijzer), 1,5 kg (aluminium)
Pakketgewicht	3,7 kg (ijzer), 3,1 kg (aluminium)
Lijst met accessoires:	12V/5A voeding x1, IR-ontvangerkop x1, afstandsbediening x1, conformiteitscertificaat x1, garantiekaart x1, netwerkkabel x1, HDMI- of DP-kabel x1, USB naar RS232 seriële kabel (optioneel)
Garantie na verkoop	Aftersales service 3 jaar garantie

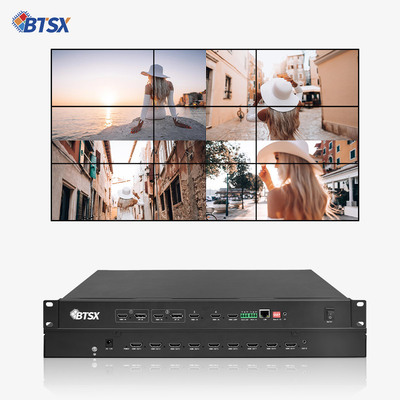

Productfoto's

IV. Operationele notities

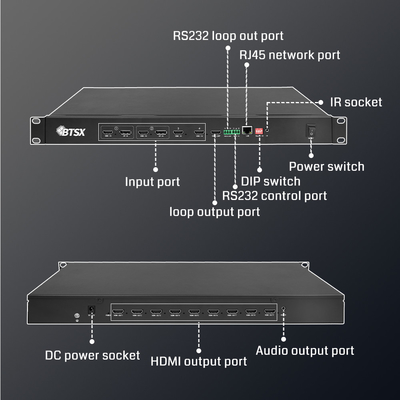

Beschrijving van het apparaatpaneel

Positief:













De achterkant:







Bedradingsinstructies

Ø Ingangsbronnen worden aangesloten op de IN-poort van het apparaat, maximaal 4 ingangsbronnen.

Ø De apparaten HDMI OUT 1-9 worden op volgorde op het grote scherm aangesloten, eerst van links naar rechts en vervolgens van boven naar beneden.

Afstandsbedieningrol functiebeschrijving

PIC: afstandsbedienrol paneel

Afstandsbedieningroik	Button-functie
180°/1x1	Uitvoerrotatie 180°/enkele weergavemodus (alle uitvoerafbeeldingen zijn consistent)
romet	Splitsingsmodus instellen: rij (bereik: 1-9)
Kol+	Splitsingsmodus instellen: kolom (bereik: 1-9)
1Win	Input is enkel kanaal
2Winnen	Input is dual channel
3Winnen	Input is drie kanalen
4Winnen	Input is vier kanalen
↑	Verplaats venster omhoog
←	Verplaats venster naar links
↓	Venster beweegt naar beneden
→	Verplaats venster naar rechts
ZOOM+	venstervergroting
HOOFDSTUK1	Selecteer CH1-venster
CH2	Selecteer CH2-venster
CH3	Selecteer CH3-venster
CH4	Selecteer CH4-venster
90°/270°	draai het geselecteerde vensterscherm 90°/270°
	Uitgangsresolutie-omschakeling (1080P/1200P-omschakeling)
	Audio voor geselecteerd venster in-/uitschakelen

Belinstructies



Scharnier	Verduidelijking
1	Nog niet geopend
2	Bel 6 seconden lang en bel dan terug om de fabrieksinstellingen te herstellen
3	Door naar beneden te draaien wordt het display ingeschakeld, door naar boven te draaien wordt het display uitgeschakeld.
4	Down dial UDP directe verbinding, up dial open DHCP



RS232-vervolgroik

Ø Seriële opdracht: baudrate: 115200, databit: 8 bits, stopbit: 1 bit, CRC-controle 1 bit

Opdrachtenset voor seriële poort:rs232

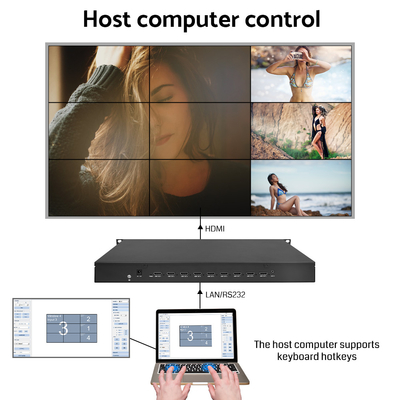

Ø Verbind de Phoenix-aansluiting van de RS232-besturingspoort met de controller (hostcomputer, touchscreen, enz.) met behulp van een seriële kabel.

Ø Nadat u het product en de controller via de seriële kabel hebt verbonden, dubbelklikt u om de software van de hostcomputer te openen.

Ø Klik op Seriële poort openen om de seriële poortzijde van de controller te selecteren.

Ø Voert besturingsbewerkingen uit op de hostcomputer.

Netwerkverbinding

Ø Sluit het product via een RJ45-kabel aan op uw computer.

Ø Stel het IP-adres van de controller in op 192.168.1.*** (het IP-adres van de onderste eenheid is 192.168.1.192)

Ø Open de software van de hostcomputer, klik op de knop Vernieuwen om de netwerkkaart van de computer te vernieuwen en selecteer de netwerkkaart die op het apparaat is aangesloten 9)

Ø Klik op de knop Apparaten zoeken. De aangesloten apparaten verschijnen in de tabel. Selecteer met de muis het apparaat dat u wilt aansluiten.

Ø Klik op de knop Apparaat verbinden. De bovenste eenheid begint dan automatisch met het synchroniseren van de gegevens van de onderste eenheid.



IP & MAC-modificatie (directe verbinding)

Ø Verbind het product en de computer via de RJ45-netwerkkabel.

Ø Zorg ervoor dat de vierde positie van de DIP-schakelaar van het product in de neerwaartse stand staat.

Ø Stel het IP-adres van de controller in op 192.168.1.**** (het IP-adres van de onderste computer is 192.168.1.192)

Ø Open de software van de bovenste computer, klik op de knop Vernieuwen om de computer-NIC te vernieuwen en selecteer de NIC die op het apparaat is aangesloten;

Ø Klik op de knop Apparaat zoeken. De aangesloten apparaten verschijnen in de tabel. Selecteer met de muis het apparaat dat u wilt aansluiten.

Ø Dubbelklik op het IP-adres of MAC-adres. Er verschijnt een invoerveld waarin u het IP-adres kunt wijzigen.

Ø IP-modificatie ondersteunt IP's van alle netwerksegmenten. Houd er rekening mee dat de eerste drie cijfers van de MAC-modificatie even moeten zijn.

Ø MAC/IP-modificatie heeft een geheugenfunctie, maar IP wordt overschreven in de DHCP-modus.

Netwerkverbinding (DHCP)

Ø Sluit het product via een RJ45-kabel aan op de router;

Ø Verbind de host-pc met de router via de RJ45-netwerkkabel en zorg ervoor dat de host-computer de DHCP-modus inschakelt;

Ø Draai de vierde positie van de dipswitch omhoog om de DHCP-modus te openen;

Ø Controleer of er geen apparaat met dezelfde MAC in het huidige LAN aanwezig is (let op: er kunnen twee apparaten tegelijk het netwerk binnenkomen);

Ø Klik op de knop Apparaat zoeken. De aangesloten apparaten verschijnen in de tabel. Selecteer met de muis het apparaat dat u wilt aansluiten.

Iktoetsenbord snelkoppelingen

Toetsenbordtoets	Fzalving
⬆	Verplaats het huidige item 10 pixels omhoog
⬇	Verplaats het huidige item 10 pixels naar beneden
⬅	Verplaats het huidige item 10 pixels naar links
➡	Verplaats het huidige item 10 pixels naar rechts
Pagina OMHOOG	Huidig ​​item vergroot met 1%
Pagina	Huidig ​​artikel krimpt met 1%
Thuis	Het huidige item wordt op het vorige niveau geplaatst
Einde	Het huidige item wordt op het volgende niveau geplaatst
TAB	schakelt het huidige item 1➡2➡3➡4➡1
R	90° tegen de klok in draaien
1	Schakel over naar invoerbron 1
2	Schakel over naar invoerbron 2
3	Overschakelen naar invoerbron 3
4	Overschakelen naar invoerbron 4
Verschuiving+Fzalvingssleutel	fijne aanpassing (1 pixel aanpassing 0,1%)
Ctrl+Fzalvingsleutel	grove aanpassing (100 pixels aanpassing 10%)
Ctrl+wiel	Aanpassing van het bedieningsgebied (in- en uitzoomen)
Verschuiving+1~0	Voorbeeldvenster Snelle app 1~10

Aangepaste invoerbronnaam

Ø Klik met de rechtermuisknop op de invoerbron, voer een aangepaste naam in en klik met de rechtermuisknop op Opslaan

Ø Alle invoerbronnen ondersteunen maatwerk

Ø Het wordt aanbevolen om binnen vier tekens te controleren

Selectie van invoerbron

Ø Selecteer IN1/2/3/4 in de invoerbronkolom, druk lang en sleep naar het overeenkomstige venster om de selectie van de invoerbron in het venster te voltooien

Ø Selecteer het venster, klik met de rechtermuisknop en plaats de aanwijzer op de invoerbron om invoerbron 1/2/3/4 te selecteren

Ø U kunt ook de toetsenbordnummers 1/2/3/4 gebruiken om de signaalbronschakeling te voltooien nadat u het venster hebt geselecteerd.

Bekijk aanpassing

Ø Huidig ​​venster: als u de focus van het venster niet snel kunt vinden, kunt u direct naar het doelvenster overschakelen.

Ø Selecteer het venster, gebruik de muis om de vier hoeken van het venster te verslepen, u kunt de grootte en positie van het venster aanpassen.

Ø Selecteer het venster dat u wilt aanpassen. De linkerbovenhoek van het venster is de oorsprong. Voer de XY-coördinaten in de coördinatenkolom in om de positie van het venster aan te passen.

Ø Voer in de kolom Grootte de breedte- en hoogtewaarden van het venster in om de grootte van het venster aan te passen.

Ø In de kolom Bijsnijden is de resolutie in het vak de invoerresolutie van het huidige venster. Voer de XY-coördinaten van het begin en einde in of sleep de muis naar de grootte van het rode vak. U kunt de bijsnijding voltooien.

Ø Klik met de rechtermuisknop op het invoerbronvenster. U kunt de naamgeving van de invoerbron aanpassen. Deze functie heeft geen invloed op het bedieningsgebied van het vensterlogo.

Ø Klik met de rechtermuisknop op het bedieningsgebied om de menu-interface te activeren.

Ø Audio Follow-Out: Wijs de momenteel geselecteerde audiopoort toe aan de uitvoerpoort, u kunt ervoor kiezen om slechts 1 poort uit te schakelen, alle poorten zijn open

Ø 180 graden rotatie van de eerste rij: beschikbaar in rij 2 van de stikmodus, roteert de eerste rij van het scherm 180 graden.

Ø Instelniveau: van boven naar beneden in het venster van het huidige gebied.

Ø VideoGen-modus: Als geen van de invoerbronnen succesvol is ingeschakeld, is de uitvoer een zwart scherm.

Ø Roteren: roteer het huidige vensterscherm met 90/180/270 graden. U kunt hiervoor ook de sneltoets R gebruiken.

Ø Adaptieve vulling: momenteel uitgeschakeld

Ø Venster sluiten: dat wil zeggen, het huidige venster sluiten, u kunt met de rechtermuisknop op het lege gebied klikken om het te maken, u kunt ook het weergavevenster openen in de daaropvolgende "vensteraanpassing" om het te openen.

Ø Dubbelklik op zoomen: dubbelklikken zoomt het venster in volgens het raster.



V. Veelgestelde vragen

Waarom krijg ik geen beeld als de HDMI-kabel is aangesloten?

Antwoord: Het kan zijn dat het apparaat het HDMI-signaal niet detecteert. Probeer de HDMI-kabel opnieuw aan te sluiten en los te koppelen, of schakel het apparaat weer uit om terug te keren naar normaal.

Is de netwerkpoortverbinding mislukt?

Antwoord: Kijk of het linklampje (groen lampje) van de netwerkpoort altijd brandt. Als dat niet het geval is, probeer dan de netwerkpoort opnieuw aan te sluiten en los te koppelen of de netwerkkabel te vervangen.

Wanneer er meerdere invoerbronnen zijn aangesloten, komen sommige invoerpoorten niet naar buiten?

Antwoord: Controleer of u een aangepaste voeding gebruikt met voldoende vermogen. Dit probleem zal zich niet voordoen als u de voeding gebruikt die standaard door ons bedrijf wordt meegeleverd.
